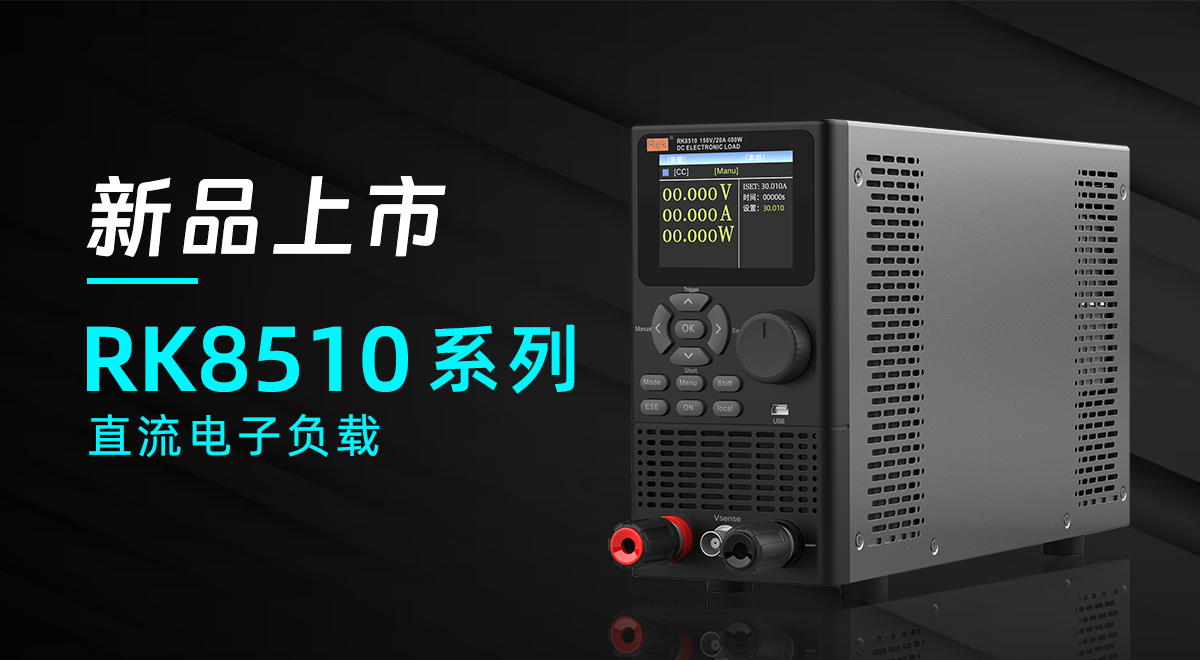

今天為大家?guī)淼氖顷P(guān)于RK8510直流電子負載對電池的定電壓、定電流、和電池容量測試方法。

這是一塊鋰電池，主要應用于充電寶、手機、平板上，電池出場前需要對產品進行安全測試，測試產品是否合格，會對電池進行定電壓、定電流、和電池容量測試。

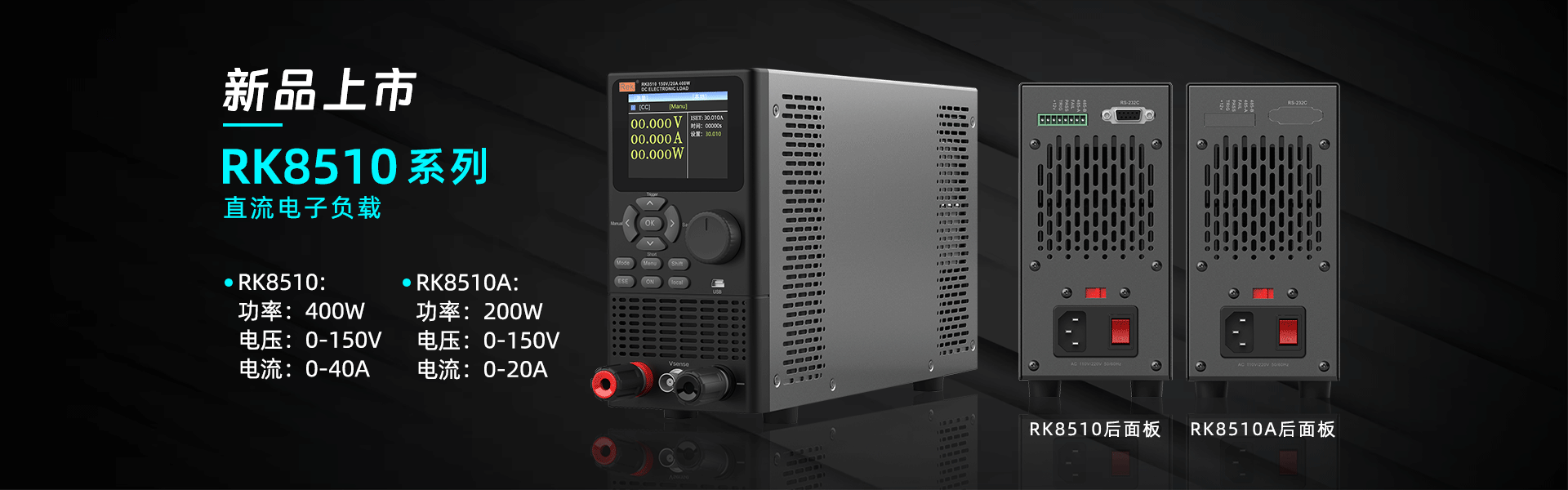

測試這些項目可以使用美瑞克生產的RK8510。RK8510最大電壓150V、最大電流40A、最大功率可達400W，支持RS232、RS485通訊，MODBUS/SCPI協議。

RK8510/RK8510A系列直流電子負載產品鏈接：http://www.shimianchang.com/product/html/?289.html

測試方法：

首先通過測試線把電池正負兩個線接到儀器上（正極接正極，負極接負極，切勿接反導致電池短路），

接線完成打開儀器，點擊Mode按鍵，進入產品的模式選擇界面，RK8510擁有定電流、定電壓、定電阻模式，通過方向按鍵選擇對應模式，首先我們選擇定電流模式點擊OK按鍵進入定電流界面，點擊OK按鍵在設置欄調整電流值，調整好電流后按ON進行測試。按相同方法可以測試定電壓、定功率功能。

測試電池容量，選擇07電池容量，進入?yún)?shù)界面，調整負載模式、負載大小、截止電壓參數（截止參數要小于產品上限）。點擊ON按鍵進入測試界面，再次點擊ON即可測試。

醫療器械安規測試方案
一、醫療器械安規測試標準要求
國 際 中 的相關規定GB9706. 1 (IEC6060 1- 1) 《醫 用 電氣設備第1部分：安全通用要求》 和GB4793. 1 (IEC6060 1- 1)《測量、控制和實驗室用 電氣設備 的安全要求 第1部分：通用  要求》
二、標準解讀

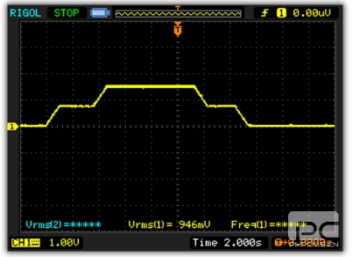

1 、GB9706. 1 (IEC6060 1- 1)《醫用 電氣設備第1部分：安全通用要求》規定：開始施加  不超過一半規定值 的 電壓，然后應10S期 間將 電壓增加到規定值，應保持此值達1MIN ，之后 應在10S期 間將 電壓 降至到規定值一半 以下。具體 電壓波形如下：

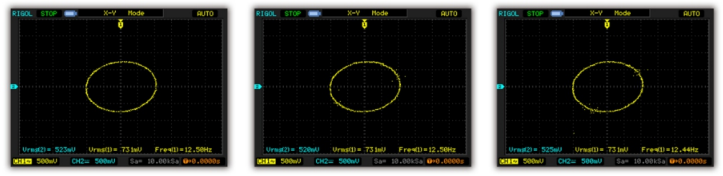

2 、GB9706. 1 (IEC6060 1- 1)《醫用 電氣設備第1部分：安全通用要求》規定：試驗時不得發 生 閃絡或擊穿。常規耐壓儀只能檢測被測設備 的“擊穿 ”缺 陷，若被測 電氣設備 內部發生 閃絡 ， “ 閃絡 ”時由于漏電流很小，無明顯聲光現象，給判定造成困難。因此醫用耐壓義增加了示 波器接 口，通過李沙育 圖形觀察 閃絡現象。

                                      正常                                                                                                  輕微拉弧                                                                              嚴重拉弧

直流的意思是直流電，又稱恒流電，恒定電流是直流電的一種，是大小和方向都不變的直流電，而交流是指交流電，是電流方向隨時間作周期性變化的電流，在一個周期內的平均電流為零。

一 、什么是直流

是指 電壓、 電流DC(Direct Current)方向不變。

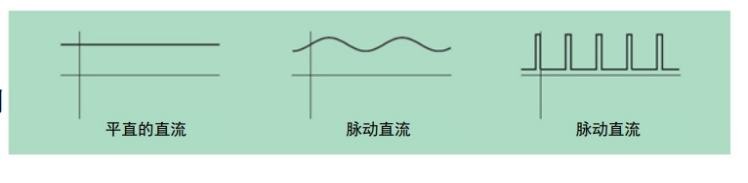

直流波形的圖例。

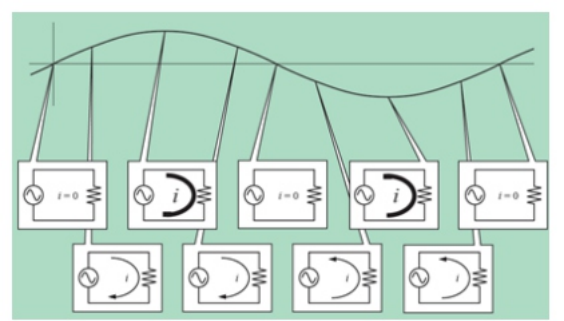

二 、什么是交流

交流（Alternating Curren t,AC）是指 電壓 、 電流在方 向和 大小上都會按照周期發生變化 ，交流 的代表波形是正弦波(s in）， 商用電源用的就是正弦交流電。

交流（波形的圖例

產品鏈接：http://www.shimianchang.com/product/html/?222.html

電池蓋板—介紹

一、電池蓋板的定義：

電池蓋板是一種新型電池技術，其作用是通過一系列化學反應來產生電能。它具有高效、安全、環保等優點，是替代傳統電池的一種新型技術。

二、電池蓋板的工作原理：

電池蓋板的工作原理是通過化學反應來產生電流，使設備工作。其內部元件包括電極、電解質和隔膜等。當電極中的化學物質發生化學反應時，電子從陽極流向陰極，產生電流。

三、電池蓋板的應用領域：

電池蓋板可以廣泛應用于移動設備、新能源車輛、無線通訊、太陽能發電等領域。受益于其高效、環保、低成本的特點，電池蓋板在未來有著廣闊的應用前景。

四、電池蓋板的優點和缺點：

電池蓋板的優點是無污染、高效、長壽命、安全性高、制造成本低等。而其缺點是體積較大、重量較重、充電時間較長。在使用電池蓋板時，需要根據實際需求來選擇合適的電池蓋板。

五、電池蓋板的未來發展趨勢：

隨著電子產品的普及，對電池產品的需求越來越大，電池蓋板的發展前景也越來越廣闊。未來，電池蓋板將會更加輕薄、高效、長壽命、環保等。同時，其也將不斷拓展應用領域，成為各種設備不可或缺的技術。

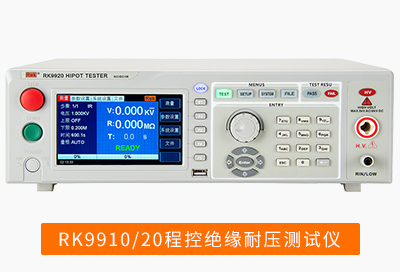

可選儀器：程控RK9910/20系列，程控并行多通道9910-4U/8U。

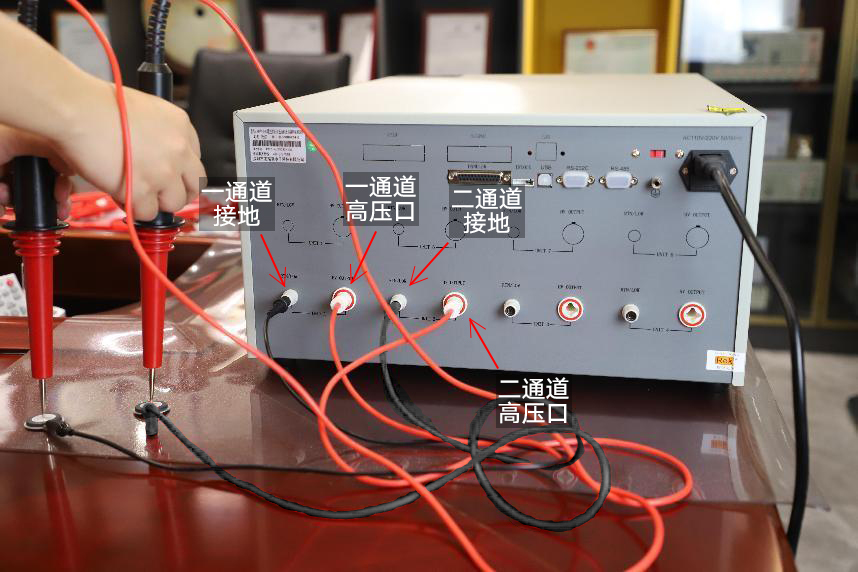

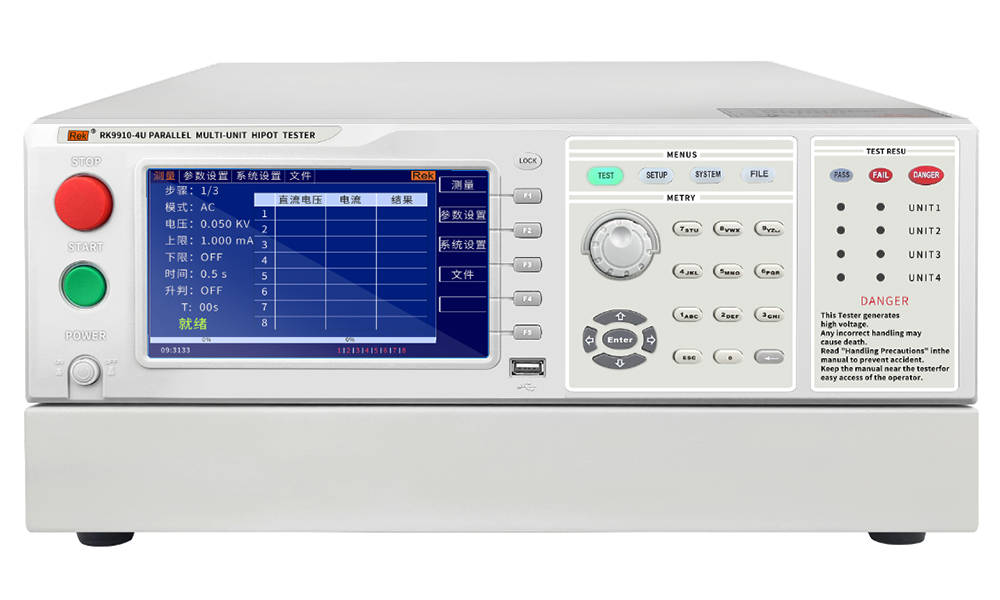

RK9910-4U接線圖

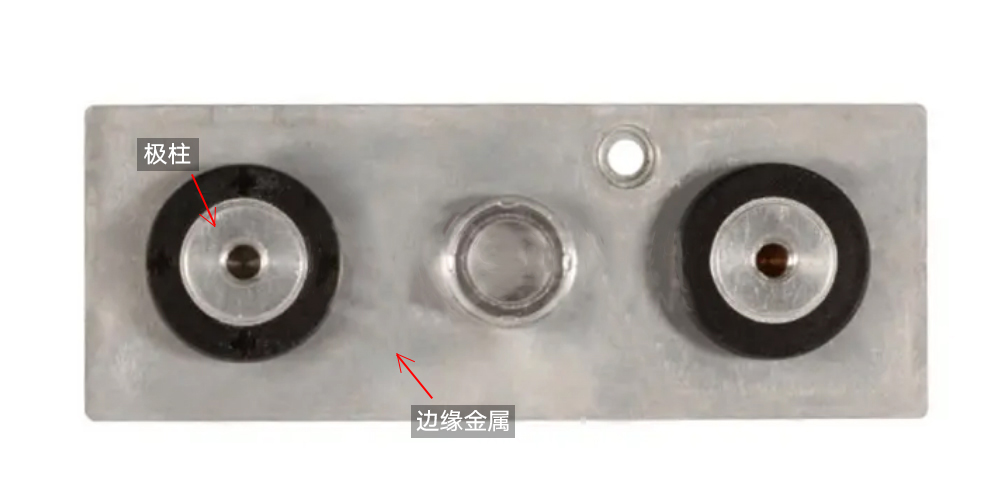

被測物-電池蓋板

2、設置參數，跟據用戶標準設定。

3.測試結果。

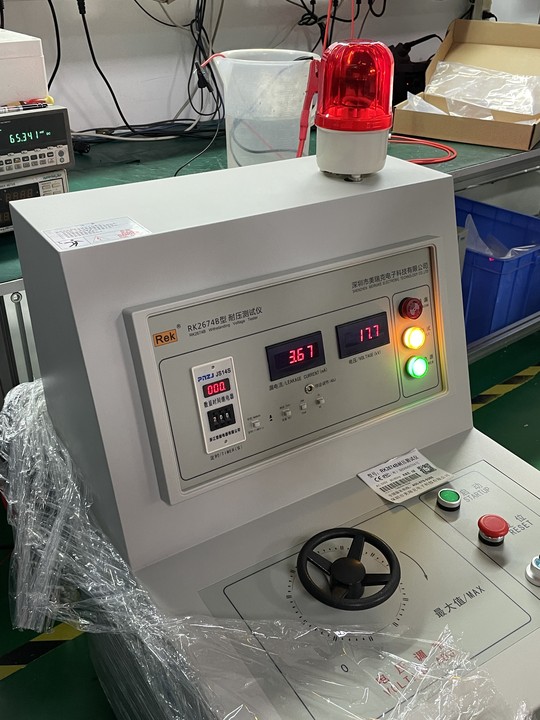

美瑞克RK2674B耐壓測試儀線材耐壓測試

今天為大家?guī)淼腞K2674B是耐壓測試儀的耐壓測試，RK2674系列耐壓測試儀是測量耐壓強度的儀器，可以直觀、準確、快速地測試各種被測對象的擊穿電壓、漏電流等電氣安全性能指標，并可以作為高壓源用來測試元器件和整機性能。

RK2674B耐壓測試儀產品鏈接：http://www.shimianchang.com/product/html/?215.html

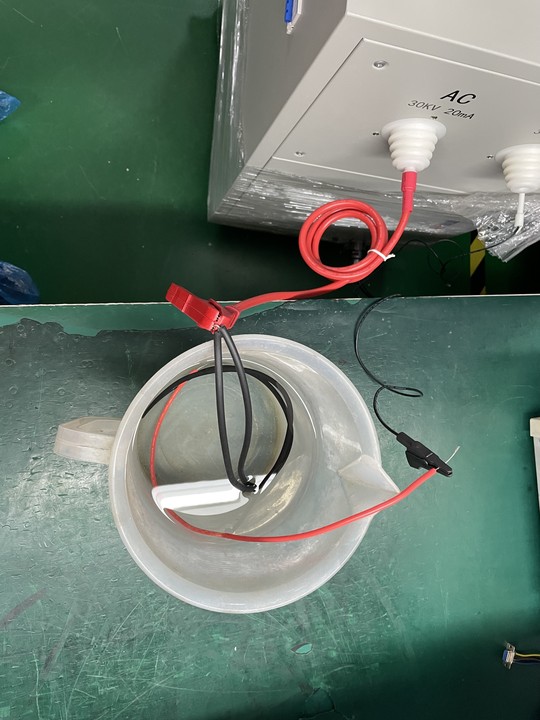

首先是對被測物處理：拿住線材兩端剝?nèi)?厘米左右長度絕緣層，將兩個線芯擰在一起并接到高壓輸出端上。拿個塑料盆子裝盆清水，把線材放入水中（線芯不要沾到水），把儀器回路端放到清水中。接線完成打開儀器開關，慢慢調節電壓，觀察電流上升情況。如線材絕緣性能不好，電流會不斷上升，最終觸發報警產品不合格。

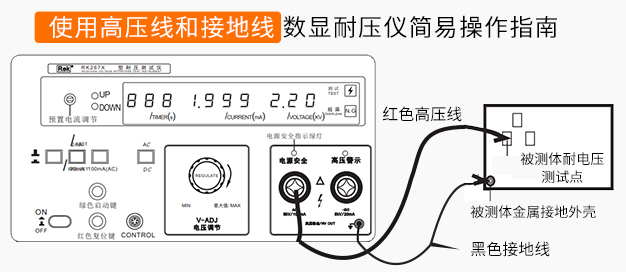

接線圖

家用電器-冰箱之耐壓測試：
測試電源部份與接地之間的耐壓程度。測試條件：AC1500V,60s。測試結果：無擊穿和閃絡現象。安全防護：作業員戴絕緣手套，工作臺鋪設絕緣墊，儀器妥善接地。作業員姿質：進行崗前培訓，熟練操作儀器，能基本判別及處理儀器故障。
可選儀器：RK2670/71/72/74系列，程控RK7100/RK9910/20系列

測試目的
使儀器供電電源可靠接地狀態，測試產品的耐壓特性。
測試過程

1、將儀器高壓輸出連接到冰箱電源輸入端（L.N并在一起）網電部份。儀器接地端（回路）接到冰箱地端。

2、預置報警電流，跟據用戶標準設定。設定時間60s。

3、啟動儀器，調節電壓顯示1.5Kv,讀取電流值。測試過程儀器未出現超漏報警，說明耐壓通過，如出現報警，則判為產品不合格。

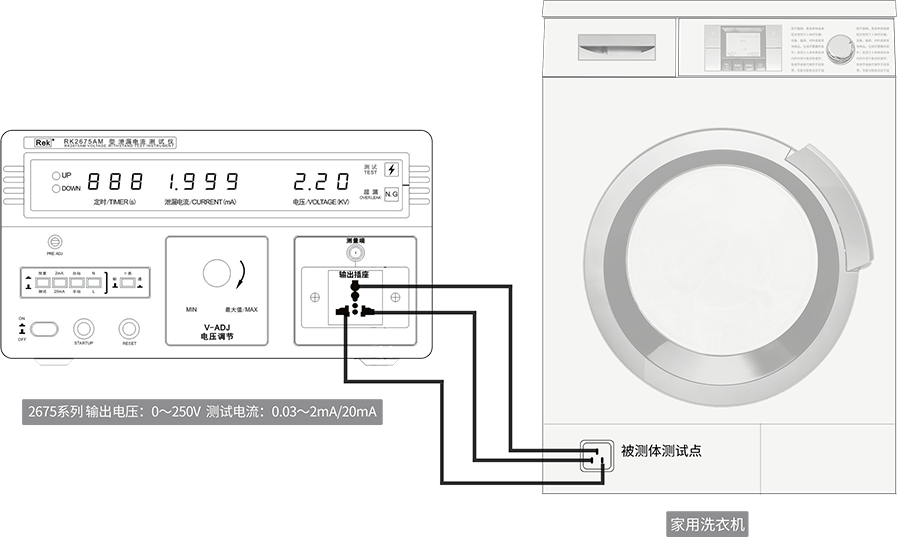

家用電器-洗衣機之泄漏電流測試

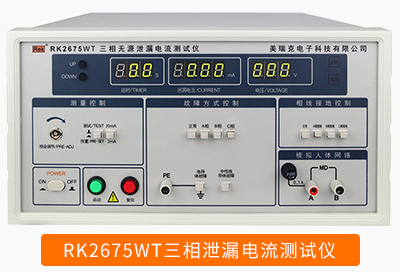

可選型號：RK2675系列，RK9950系列，依據被測產品的功率大小選擇。單相由500VA-5000VA可選，三相為RK2675WT，具備三相單相兩種功能。

測試條件：工作電壓的1.06倍基礎上，測試網電源與保護地之間的泄漏電流值。

測試目的：被測電器在工作下，外殼裸露的金屬部件是否有不安全電流。

測試結果：讀取漏電流值，是否超過安全值，儀器聲光報警

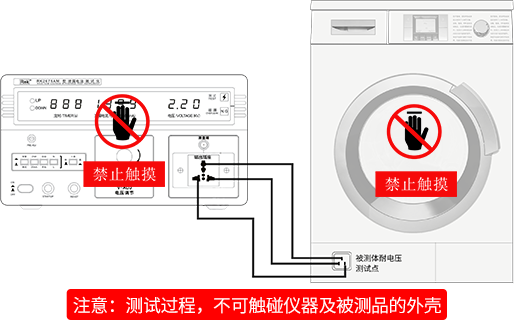

安全注意：測試過程中，儀器及被測品外殼可能帶電，嚴禁用手觸摸， 以防造成電擊，出現安全事故。

測試步驟：

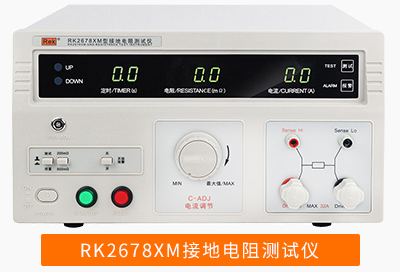

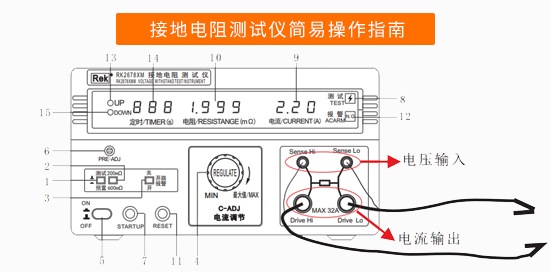

接地電阻測試

測試條件：電流25A,電阻小于100毫歐。測試電源輸入端地端與外殼裸露金屬部件之間的導通電阻。

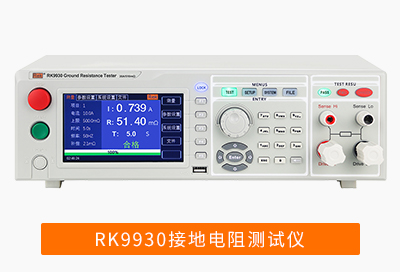

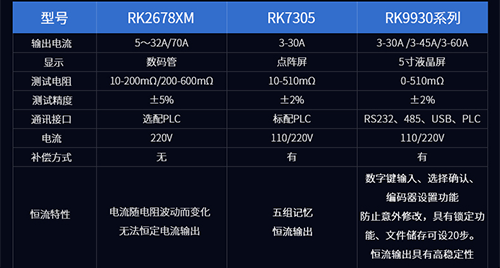

可選儀器：RK2678XM系列(電流30/32/70安培可選），程控機RK7305系列，RK9930系列（電流30/40/60安培可選），程控系列具備PLC信號輸出，RS232,RS485通訊功能。

6：測試不合格，儀器會有蜂鳴報警(聲光），程控系列測試結果會有PASS,FAIL指示燈及聲光報警。

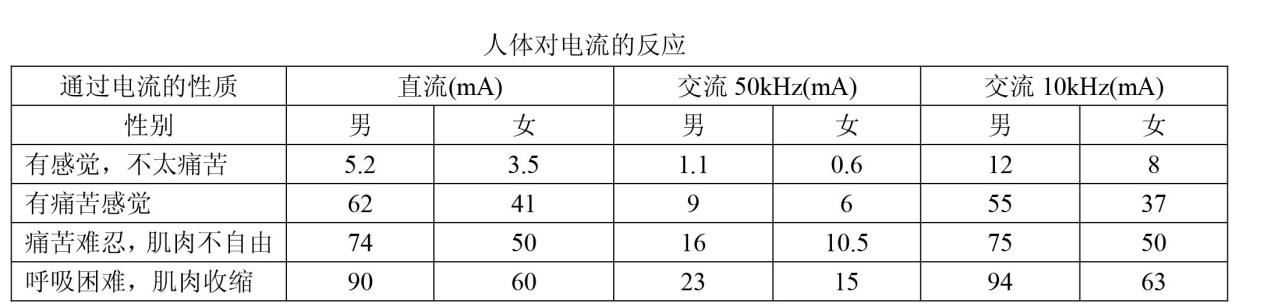

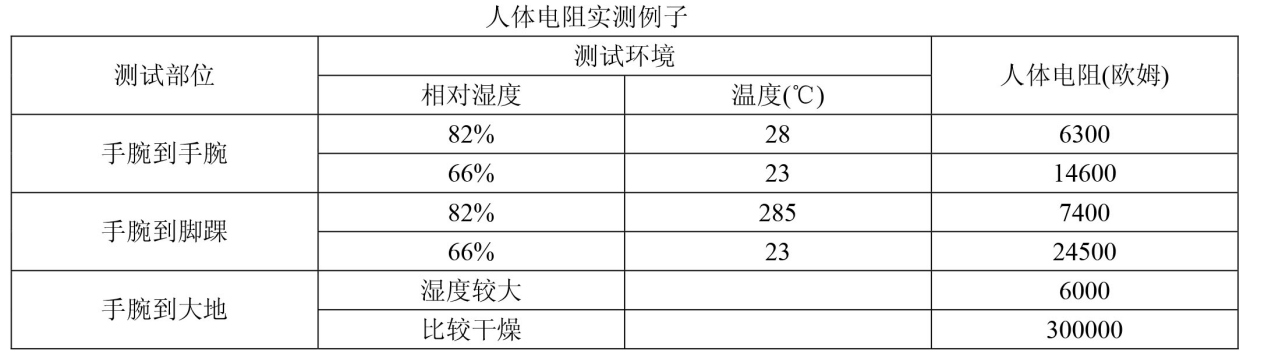

一般人體能感覺到刺激的電流值大約是 1 mA,，當人體通過 5~20mA 時肌肉就產生收縮抽現象，使人不能自離電線多數國家規定允許的觸電電流與時間乘積為 30mA*S人體電阻通常在 1500 歐姆~300000 歐姆，典型值為 1000 歐姆~5000 歐姆，推薦值為 1500 歐姆

電源 EMI 濾波器的耐壓、泄露電流與安全：

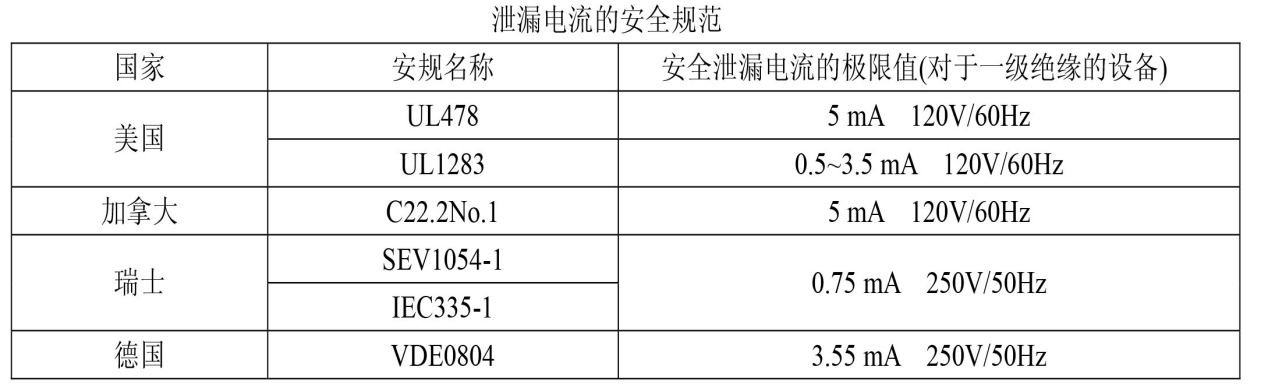

國際上一些主要工業國家的關于泄漏電流的安全規范如下：

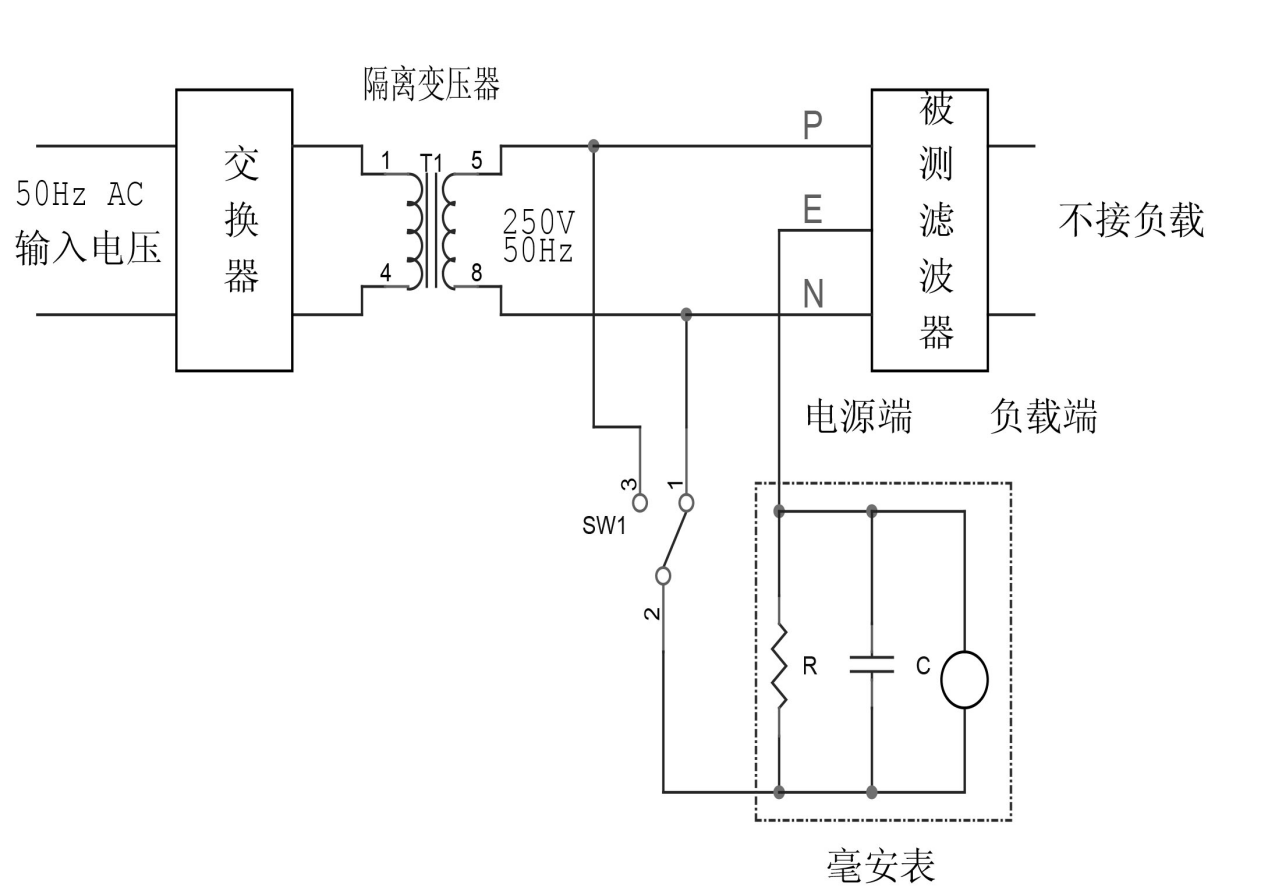

濾波器泄漏電流測試電路原理框圖：

1、主要的缺點為，如果被測物的雜散電容量很大或被測物為電容性負載時，這樣所產生的電流，會遠大于實際的漏電電流，因而無法得知實際的漏電電流。

2、另外一個缺點是由于必須供應被測物的雜散電容所需的電流，機器所需輸出的電流會比采用直流測試時的電流大很多。，這樣會增加操作人員的危險性。

電弧偵測和測試電流的有區別嗎
1.關于電弧偵測功能（ARC）的使用。
a.電弧是一種物理現象，具體來講是一種高頻脈沖電壓。
b.產生條件：環境影響 工藝影響 材料影響。
c.電弧越來越被大家關注，也是衡量產品質量重要條件之一。
d.我公司生產的RK99系列程控耐壓測試儀，帶有電弧偵測功能。它通過一個對于10KHz以上頻率響應的高通濾波器將大于10KHz以上的高頻脈沖信號采樣，然后和儀器基準作比對，判斷是否合格。可以設定電流形式，也可以設定等級形式。
e.如何選擇靈敏度級別，應該由用戶自己根據產品特性和要求進行設定。

在長期工作中，電器不僅必須承受額定工作電壓，而且還必須承受運行期間高于額定工作電壓的短期過電壓（過電壓可能比額定工作電壓高出幾倍）

醫療器械的分類：

第一類是指，通過常規管理足以保證其安全性、有效性的醫療器械。
第二類是指，對其安全性、有效性應當加以控制的醫療器械。
第三類是指，植入人體；用于支持、維持生命；對人體具有潛在危險，對其安全性、有效性必須嚴格控制的醫療器械。
醫療器械的安規測試

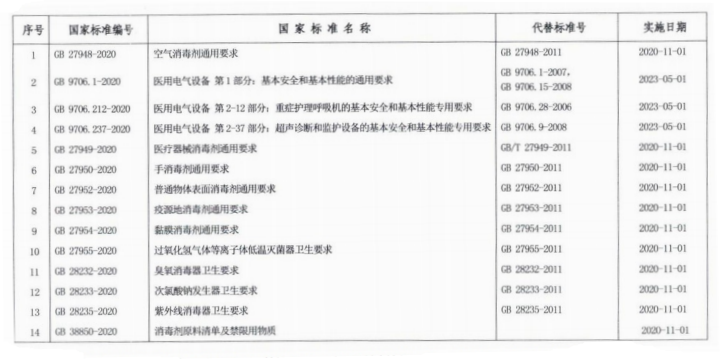

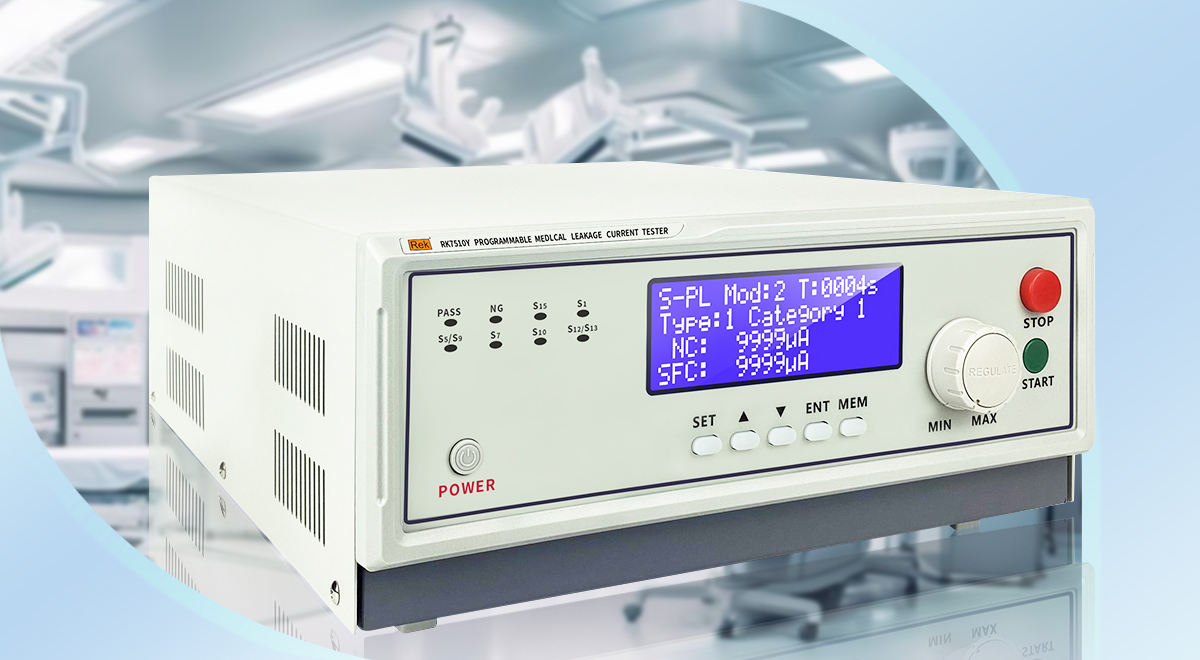

醫療器械屬于電氣設備范疇，由于使用范圍的特殊性，醫療器械的安規測試較之于其他電氣設備的安規測試標準有所不同，目前醫用安規標準主要有GB9706.1-2020、IEC60601-1:2012、EN 60601-1, UL60601-1等標準。本系列耐壓儀：有RK2670YM、RK2672YM、RK2672CY、

醫用耐壓測試儀注意事項：

10.避免陽光直射，請勿在高溫，潮濕和多塵的環境中使用或存放儀器。

符合本系列的儀器RK9920AY、RK9910AY、RK9920BY、RK9910BY

醫用耐壓測試儀防觸電的安全使用技巧
在長期運行中，醫用耐壓測試儀不僅必須承受額定工作電壓，而且還必須承受運行期間高于額定工作電壓的短期過電壓效應（過電壓值可能高于額定電壓）。在這些電壓的作用下，電絕緣材料的內部結構將發生變化。當過電壓強度達到一定值時，材料的絕緣將被破壞，電器將無法正常工作，操作人員可能會受到電擊，危及人身安全。
醫用耐壓測試儀預防觸電的安全使用技巧：
1.使用前，請務必仔細閱讀手冊，并按照說明進行操作。
2.醫用耐壓測試儀和被測物體必須良好接地，不允許隨意刺穿自來水管。
3.耐壓測試儀產生的高壓足以造成人員傷亡。 為了防止觸電事故，在使用耐壓測試儀之前，請戴上邊緣橡膠手套并放在腳下的絕緣橡膠墊上，然后執行相關操作。
4.醫用耐壓測試儀處于測試狀態時，請勿觸摸測試線，被測物，測試桿和輸出端子。
5.請勿使耐壓測試儀的測試線，電線控制線和交流電源線短路，以防止對整個儀器充電。
6.當測試一個測試對象并更換另一個測試對象時，測試儀應處于``復位''狀態，并且``測試''指示燈熄滅且電壓顯示值為``0''。
7.一旦切斷電源開關（例如再次將其打開），則需要等待幾秒鐘，并且切勿連續打開和關閉電源開關，以免發生錯誤的動作并損壞儀器。
8.當醫用耐壓測試儀處于空載測試時，泄漏電流將顯示一個值。

醫用耐壓被測器材說明

醫療器械，是指單獨或者組合使用于人體的儀器、設備、器具、材料或者其他物品，包括所需要的軟件；其用于人體體表及體內的作用不是用藥理學、免疫學或者代謝的手段獲得，但是可能有這些手段參與并起一定的輔助作用；其使用旨在達到下列預期目的：

（1）對疾病的預防、診斷、治療、監護、緩解；

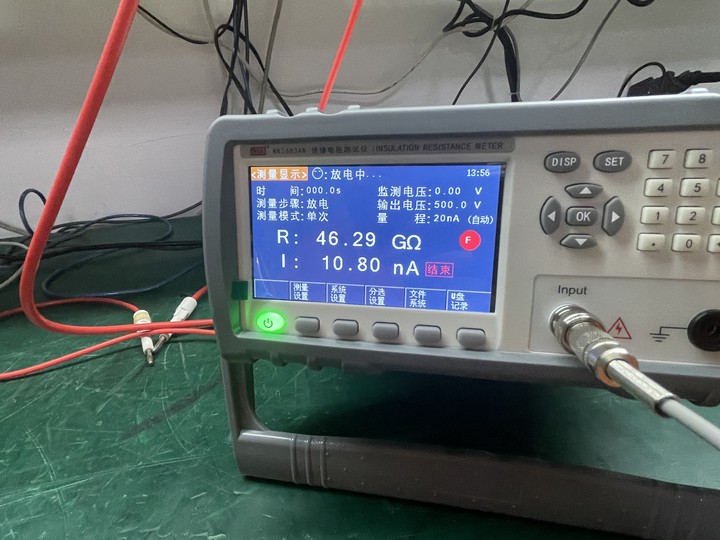

7、將被測物接入測量端，讀取絕緣電阻。

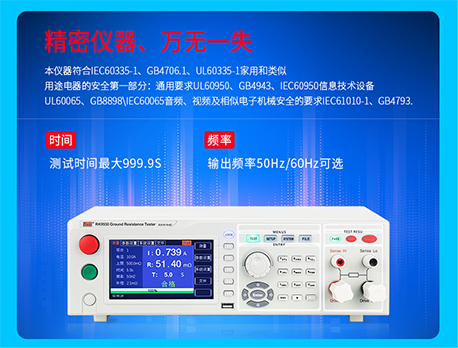

程控接地電阻測試儀主要由CPU控制正弦波發生器產生標準的正弦波，其波形失真度小于0.5%，此標準的正弦波送入功率放大電路進行功率放大后再由電流輸出變壓器輸出電流，輸出電流經電流互感器采樣，整流、 濾波、A/D轉換后送入CPU進行顯示，電壓采樣、整流、濾波、A/D轉換送入CPU，由CPU計算出測量電阻值。

程控接地電阻測試儀儀與傳統的調壓器式的接地電阻測試儀相比有如下優點：

按輸出電壓范圍分類為0-15kV耐壓測試儀和20kV以上超高壓耐壓測試儀兩類。輸出電壓范圍為0-100kV，輸出電流最大可達500mA，具體參數請參閱產品中心。

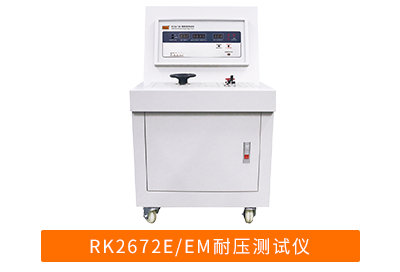

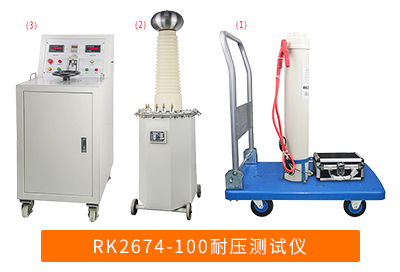

家用電器的耐要求并不高，5kV就能滿足絕大多數家用電器的耐壓測試需求，RK2670AM、RK2671AM/BM/CMRK2671DM是大電流型（交直流10KV,電流100ma），RK2672AM/BM/CM/DM/E/EM、RK2674A/B/C/-50/-100等型號的耐壓測試儀。其中RK267是手動調節，RK71、RK99系列可實現自動化，通訊功能

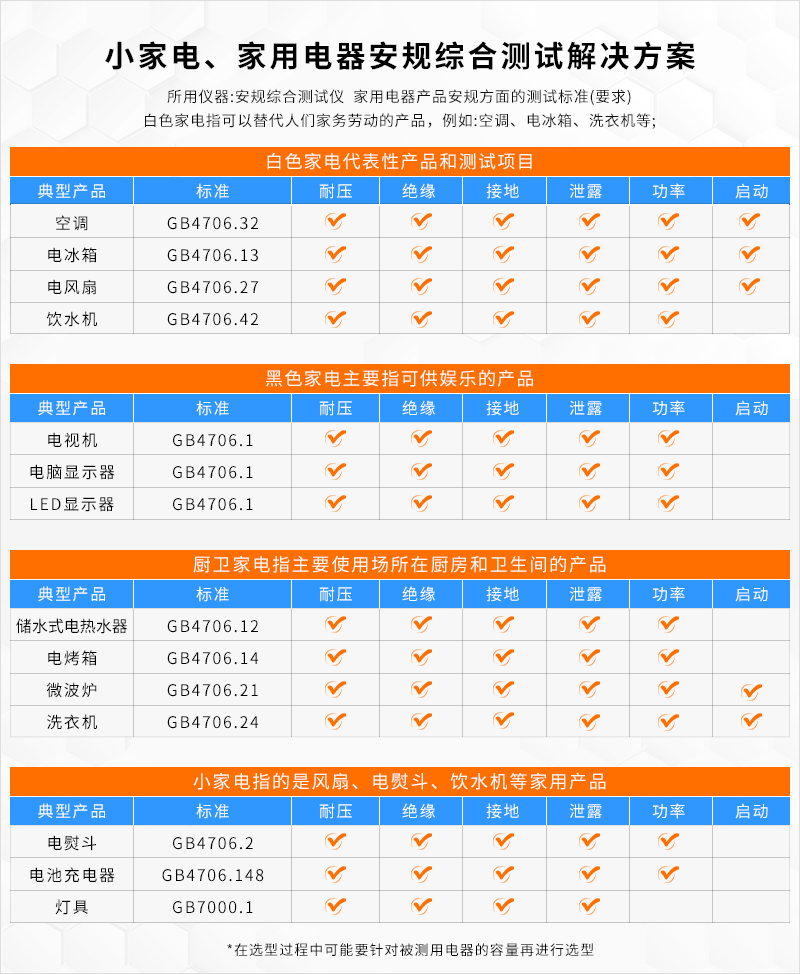

家用電器行業解決方案

家用電器及其分類：
家用電器指的是在家庭及類似場所中使用的各種電器。又稱民用電器、日用電器。
目前，家用電器的分類方法尚未在世界范圍內形成統一。一般按用途大致可劃分為以下九類：
(1)空調器具：如電風扇、空調器、空氣清潔器等。
(2)制冷器具：如電冰箱、冰柜等。
(3)清潔器具：如洗衣機、吸塵器等。
(4)熨燙器具：如電熨斗等。
(5)取暖器具：如電加熱器、電熱毯等。
(6)保健器具：如電動按摩器、負離子發生器、周林頻譜儀等。
(7)整容器具：如電吹風、電動剃須刀等。
(8)照明器具：如各種室內外照明燈具、整流器、啟動器等。
(9)家用電子器具：是指家庭和個人用的電子產品。種類比較多，主要有以下幾類：
①音響產品：如組合音響、收錄音機等
②視頻產品：如黑白電視機、彩色電視機、 錄像機、VCD、DVD等
③計時產品：如電子手表、電子鐘等
④計算產品：如計算器、 家用計算機等
⑤娛樂產品：如電子玩具、電子樂器、電子游戲機等
⑥其它家用電子產品：如家用通訊產品、電子穩壓器、紅外遙控器、電子炊具等。

耐壓測試儀:

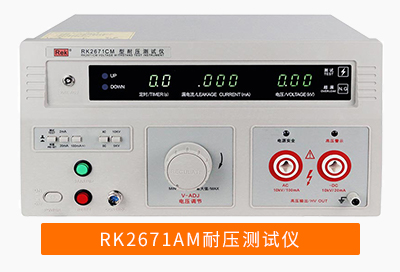

RK267系列:該系列耐壓測試儀符合GB4706.1.按電流類別分為單交流和交直流兩用兩類，按輸出電壓范圍分類為0-5kV耐壓測試儀和50kV以上超高壓兩類，家用電器的耐壓要求并不高，5kV就能滿足絕大多數家用電器的耐壓測試需求，RK2671系列（最大電壓10000V，電流最大可到100ma）、

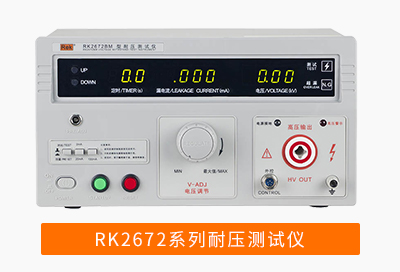

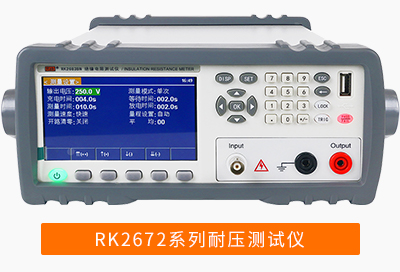

RK2672系列等型號的耐壓測試儀的輸出電壓都為5kV.擊穿電流分別為20mA, 100mA, 20mA.RK2671系列、RK2672系列為交直流兩用，

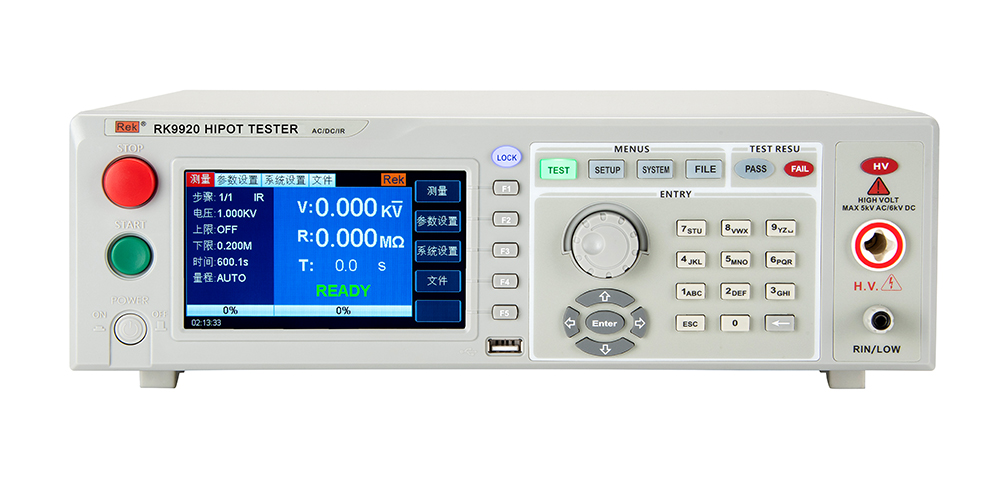

RK71系列程控，RK9910系列型號程控耐壓測試儀，多通道系列可提升測試效率，可以一次性測多個產品程控系列的耐壓測試儀具有程控自動升壓，降壓，電弧偵測的功能，測試結果還可以導出報表的形式保存，便于測試。

產品推薦：

泄漏電流測試儀:

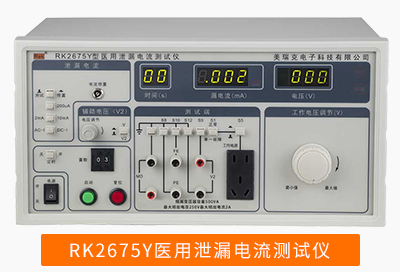

RK2675系列:該系列世需電流測試儀符合GB4706.1.分單相三相，符臺GB4706.1,模擬人體阻抗，單(三相世網電流測試儀的泄屬電流測量范圍為0-20mA. 單相電流測試儀的變壓器功率范圍從250VA起，家用電器的泄品電流測試所需要的變壓器功率不超過5kV.客戶可根據極測物的變壓器選定，
RK2675AM (500VA) . RK2675WM(無源). RK2675B(1000VA).RK2675C(2000VA).RK2675D(3000VA).RK2675E(5000VA)這幾款是目前較為常用的泄漏電流測試儀。

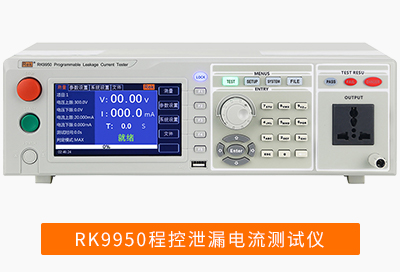

RK9950（無源）是程控型，可用程序控制，通訊接口等

產品推薦：

絕緣電阻測試儀:

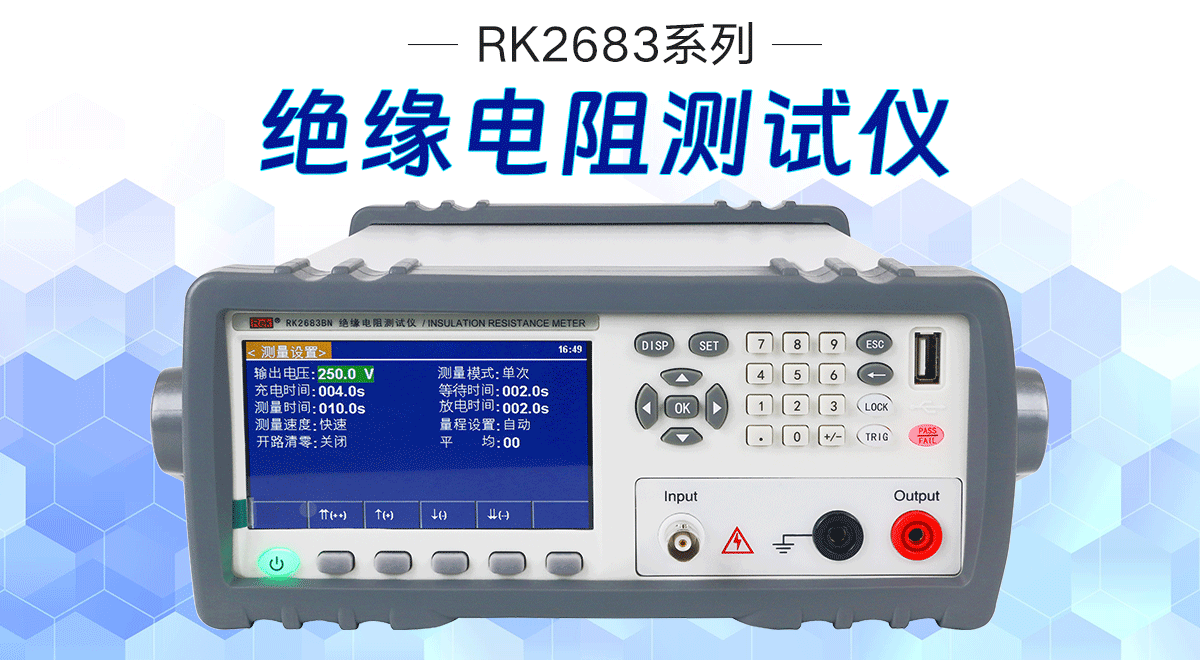

RK2683系列:該系列絕緣電阻測試儀測試電壓（1V-1000V）符臺GB4706.1.其這得電阻測式范圍最大可達到（10K-10T）.RK2683系列可滿足大部分家用電器的絕絡電緣測試要求
